มาตรฐานสำคัญ ในระบบปรับอากาศ และการวัดผล

ทำไม “มาตรฐาน” จึงสำคัญในงาน M&V ?
การทำ M&V (Measurement & Verification) ที่ดี ไม่ใช่แค่การจดตัวเลขก่อนและหลังการปรับปรุง แต่คือกระบวนการที่ต้องอ้างอิงหลักการทางวิศวกรรมที่ตรวจสอบได้และเป็นที่ยอมรับในระดับสากล มาตรฐาน จึงเปรียบเสมือน "ภาษากลาง" ที่เชื่อมโยงวิศวกร เจ้าของโครงการ และผู้ตรวจสอบให้เข้าใจตรงกัน

“เพราะทุกกิโลวัตต์ที่ประหยัดได้ ต้องสามารถยืนยันได้ด้วยมาตรฐาน ไม่ใช่เพียงคำอ้าง” โดยเฉพาะในระบบ HVAC ซึ่งมีความซับซ้อนและเกี่ยวข้องกับพลังงานมหาศาล การมีมาตรฐานที่ชัดเจนจะช่วยให้การวัดผลประสิทธิภาพของอุปกรณ์ต่างๆ เช่น ชิลเลอร์ (Chiller), เครื่องส่งลมเย็น (AHU), หรือระบบท่อลม มีความน่าเชื่อถือและสามารถตรวจสอบย้อนกลับได้ในทุกขั้นตอน

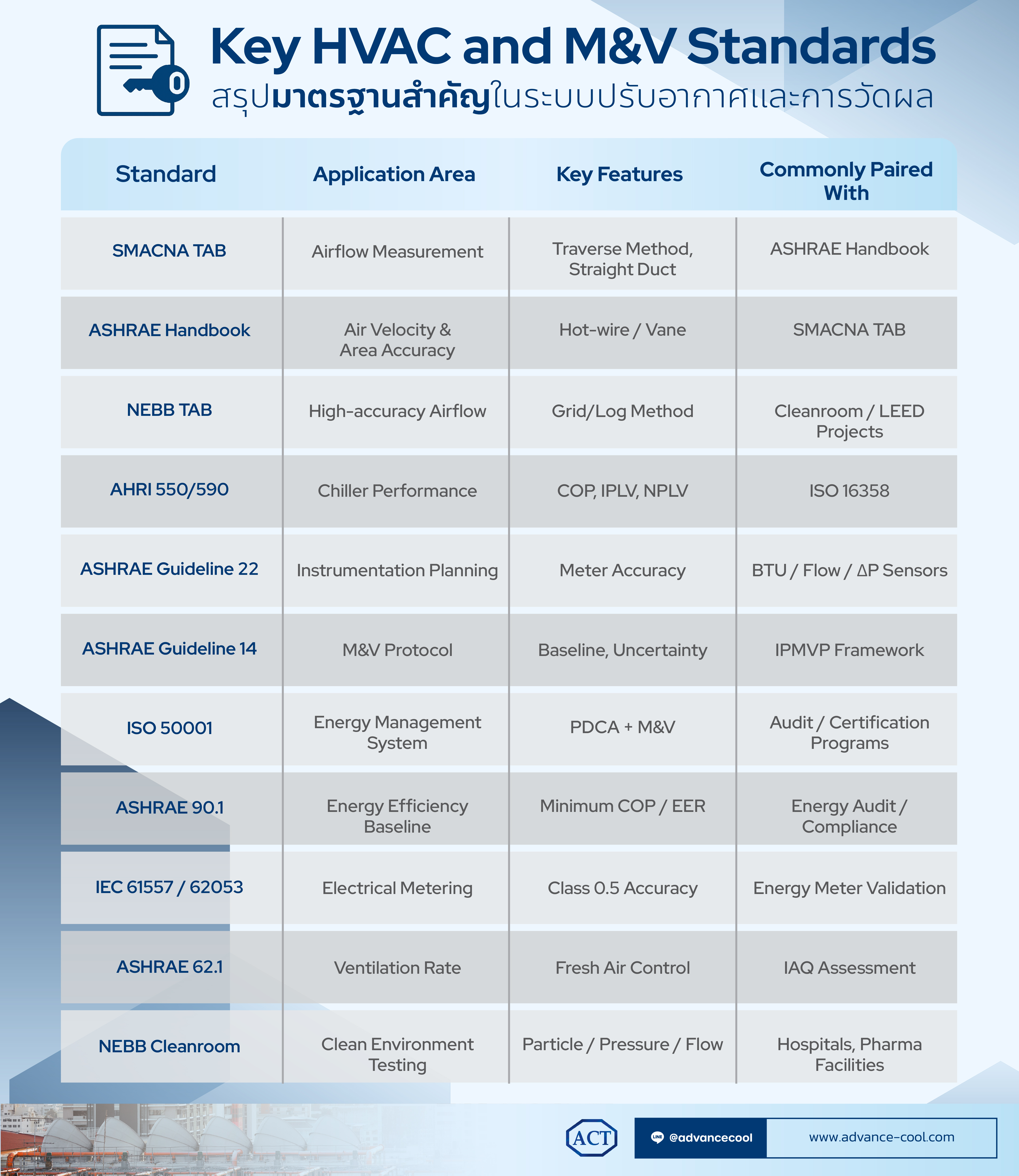

มาตรฐานสำคัญในแต่ละส่วนของระบบ HVAC และการวัดผล

A. การวัด “ปริมาณลม” (Airflow)

1. SMACNA : HVAC Systems Testing, Adjusting & Balancing (TAB) Manual

มาตรฐานนี้เปรียบเสมือน "คัมภีร์" สำหรับการทำ Test, Adjust, and Balance (TAB) โดยกำหนดวิธีวัดปริมาณลม (CFM) ที่แม่นยำด้วย Traverse Method หรือการวัดความเร็วลมในหลายๆ จุดแล้วหาค่าเฉลี่ย เพื่อให้ได้ผลที่เที่ยงตรงที่สุด โดยมีข้อกำหนดสำคัญคือต้องมีระยะท่อตรง (Straight Duct) ที่ยาวเพียงพอ (อย่างน้อย 6 เท่าของ Hydraulic Diameter) เพื่อให้ลมไหลได้อย่างเสถียร

สูตรพื้นฐาน Airflow (CFM) = Velocity (fpm) × Area (ft²)

2. ASHRAE Handbook – Fundamentals (Airflow Chapter)

คู่มือพื้นฐานของ ASHRAE ที่ลงลึกในทฤษฎีและเทคนิคการวัดลมด้วยเครื่องมือต่างๆ เช่น Hot-wire หรือ Vane Anemometer โดยเน้นย้ำถึงความสำคัญของการวัดพื้นที่หน้าตัดท่อ (Cross-sectional Area) ให้แม่นยำ และการหาค่าเฉลี่ยความเร็วลมจากหลายจุด เพื่อลดความคลาดเคลื่อนที่เกิดจากความปั่นป่วนของกระแสลม (Turbulence)

3. NEBB TAB Standards

สำหรับโครงการที่ต้องการความแม่นยำสูงสุด เช่น ห้องคลีนรูม (Cleanroom) หรืออาคารเขียว (LEED) มาตรฐาน NEBB จะกำหนดวิธีการวัดที่ซับซ้อนขึ้น เช่น Log-Tchebycheff สำหรับท่อกลม และ Grid Method สำหรับท่อเหลี่ยม โดยระบุจำนวนจุดวัดที่ชัดเจน (ตั้งแต่ 6–10 จุดขึ้นไป) และต้องมีการบันทึกอุณหภูมิอากาศเพื่อนำไปคำนวณและปรับค่า CFM ให้เป็นไปตามมาตรฐาน

B. มาตรฐานสำหรับชิลเลอร์และระบบน้ำเย็น

4. AHRI 550/590

มาตรฐานสากลที่ใช้วัดและรับรองประสิทธิภาพของชิลเลอร์ (ทั้งแบบ Water-Cooled และ Air-Cooled) โดยกำหนดค่าสำคัญอย่าง COP (Coefficient of Performance), IPLV (Integrated Part-Load Value), และ NPLV (Non-Standard Part-Load Value) ทำให้สามารถใช้เป็น Benchmark เพื่อเปรียบเทียบประสิทธิภาพของชิลเลอร์ก่อนและหลังการปรับปรุงหรือเปลี่ยนใหม่ได้อย่างชัดเจน

𝗦𝘂𝗽𝗲𝗿 𝗘𝗘𝗥 𝗪𝗮𝘁𝗲𝗿 𝗖𝗼𝗼𝗹𝗲𝗱 𝗦𝗰𝗿𝗲𝘄 𝗖𝗵𝗶𝗹𝗹𝗲𝗿 𝗧𝗪𝗦𝗙

ชิลเลอร์ของ 𝗔𝗖𝗧 ที่ผ่านการรับรองและทดสอบตามมาตรฐาน 𝗔𝗛𝗥𝗜 𝟱𝟱𝟬/𝟱𝟵𝟬 ภายใต้สภาพแวดล้อมที่จำลองการใช้งานจริง เพื่อยืนยันว่าชิลเลอร์ของเราสามารถประหยัดพลังงานและลดต้นทุนการดำเนินงานได้อย่างมีประสิทธิภาพ

5. ASHRAE Guideline 22

เป็นแนวทางปฏิบัติในการเลือกและติดตั้งเครื่องมือวัดสำหรับ M&V โดยเฉพาะ เช่น BTU Meter, Flow Meter, และ Temperature Sensor โดยระบุระดับความแม่นยำ (Accuracy) ที่ยอมรับได้ (เช่น BTU Meter ควรมีความแม่นยำอย่างน้อย ±2%) เพื่อให้ข้อมูลที่ได้จากระบบ BMS (Building Management System) น่าเชื่อถือและนำไปใช้วิเคราะห์ผลได้จริง

C. มาตรฐานด้านพลังงานและการวัดผล

6. ASHRAE Guideline 14

นี่คือ "แก่น" ของการทำ M&V อย่างมืออาชีพ Guideline 14 กำหนดหลักการสร้างสมการฐาน (Baseline), การวิเคราะห์ความไม่แน่นอน (Uncertainty Analysis), และการกำหนดระดับความเชื่อมั่น (Confidence Level) โดยมักใช้ร่วมกับแนวทางของ IPMVP (International Performance Measurement and Verification Protocol) ทั้ง 4 Options (A-D)

7. ISO 50001 (Energy Management System)

มาตรฐานระบบการจัดการพลังงานในระดับองค์กรที่ใช้กรอบการทำงาน PDCA (Plan-Do-Check-Act) ซึ่ง M&V คือส่วนสำคัญในขั้นตอน "Check" เพื่อทวนสอบว่าแผนการประหยัดพลังงานที่วางไว้ (Plan) และลงมือทำไปแล้ว (Do) นั้น บรรลุผลจริงหรือไม่ มาตรฐานนี้สามารถใช้ยื่นขอการรับรองในระดับสากลได้ เช่น โรงงาน, อาคารรัฐ, LEED

8. ASHRAE 90.1 (Energy Standard for Buildings)

มาตรฐานด้านพลังงานสำหรับอาคารที่กำหนด "ค่าประสิทธิภาพขั้นต่ำ" (Minimum Energy Performance) ของอุปกรณ์ต่างๆ รวมถึงระบบปรับอากาศ (เช่น ค่า COP ขั้นต่ำของชิลเลอร์) ในงาน M&V มักใช้ค่าจากมาตรฐานนี้เป็น Baseline เพื่อเปรียบเทียบกับประสิทธิภาพของอาคารจริง

D. มาตรฐานอื่นๆ ที่เกี่ยวข้องกับงานวัดและอุปกรณ์

9. IEC 61557 / IEC 62053 (Metering Accuracy Standards)

มาตรฐานที่กำหนดระดับชั้นความแม่นยำ (Accuracy Class) ของมิเตอร์วัดพลังงานไฟฟ้า (เช่น Class 0.5S, Class 1) ซึ่งจำเป็นอย่างยิ่งในการยืนยันว่าเครื่องมือที่ใช้เก็บข้อมูลในโครงการ M&V นั้นมีความเที่ยงตรงและเชื่อถือได้

10. ASHRAE 62.1 (Ventilation for Acceptable IAQ)

มาตรฐานนี้กำหนด "อัตราการระบายอากาศขั้นต่ำ" หรือปริมาณ Fresh Air ที่ต้องนำเข้าอาคารเพื่อรักษาคุณภาพอากาศ (IAQ) ให้เหมาะสม ซึ่งปริมาณ Fresh Air นี้เป็นหนึ่งในภาระความร้อน (Cooling Load) ที่สำคัญของระบบปรับอากาศ การวัดผลตามมาตรฐานนี้จึงจำเป็นต่อการคำนวณพลังงานที่เปลี่ยนแปลงไปอย่างถูกต้อง

11. NEBB Standards for Cleanroom Performance Testing

ในพื้นที่พิเศษที่ต้องการการควบคุมสูง เช่น ห้องสะอาด มาตรฐาน NEBB จะครอบคลุมการทดสอบอื่นๆ เพิ่มเติม เช่น การนับจำนวนอนุภาคในอากาศ (Particle Count), ความดันแตกต่าง (Pressure Differential) และทิศทางการไหลของอากาศ (Airflow Direction) ซึ่งทั้งหมดนี้ใช้ยืนยันผลหลังการปรับปรุงระบบ HVAC

มาตรฐานเหล่านี้ไม่ได้ถูกสร้างขึ้นเพื่อการออกแบบเพียงอย่างเดียว แต่ยังเป็นรากฐานที่แข็งแกร่งของการวัดผลและพิสูจน์ความสำเร็จของโครงการประหยัดพลังงาน เมื่อ M&V กลายเป็นตัวชี้วัดสำคัญในการอนุมัติงบประมาณหรือการขอรับรองต่างๆ การเลือกใช้มาตรฐานที่ถูกต้องจึงไม่ใช่แค่เรื่องทางเทคนิค แต่คือการสร้าง "ความไว้วางใจ" (Trust) และเปลี่ยนตัวเลขที่วัดได้ให้กลายเป็น "มูลค่า" (Value) ที่จับต้องได้จริง

𝗔𝗖𝗧 𝗔𝗱𝘃𝗮𝗻𝗰𝗲 𝗖𝗼𝗼𝗹 𝗧𝗲𝗰𝗵𝗻𝗼𝗹𝗼𝗴𝘆 ในฐานะบริษัทที่ได้รับการรับรอง ESCO (Energy Service Company) และมีความเชี่ยวชาญในการวัดและยืนยันประสิทธิภาพของระบบปรับอากาศ พร้อมด้วยใบรับรอง PMVA (Performance Measurement and Verification Accreditation) สำหรับเรา M&V คือเครื่องมือสำคัญ ที่จะช่วยให้คุณเห็นภาพรวมของการปรับปรุงที่เกิดขึ้นจริง ไม่ใช่แค่บนกระดาษ แต่เป็นผลลัพธ์ที่สามารถตรวจสอบได้อย่างเป็นระบบ มีมาตรฐานรองรับ และสะท้อน “คุณค่าที่แท้จริง” ของทุกการลงทุนด้านพลังงาน
