การระบายอากาศ ห้องเย็น
แค่ควบคุมความเย็นไม่พอ ใน อุตสาหกรรมห้องเย็น โดยเฉพาะกลุ่ม Cold Storage, Food Logistics และ Pharmaceutical Storage ส่วนใหญ่ยังคงให้ความสำคัญกับแค่ “การควบคุมอุณหภูมิ” เป็นหลัก แต่ละเลย “คุณภาพของอากาศภายใน”
ซึ่งเป็นปัจจัยที่ส่งผลต่อคุณภาพสินค้าโดยตรง รวมถึงความปลอดภัยของบุคลากร และความยั่งยืนของระบบทำความเย็น ในความเป็นจริง “ระบบระบายอากาศ” (Ventilation System) ทำหน้าที่เป็น “ตัวเชื่อม” ระหว่างอากาศเย็นที่เหมาะสมกับความปลอดภัยและคุณภาพของสินค้าอย่างแท้จริง
บทบาทของการระบายอากาศในห้องเย็น
1. ควบคุมปริมาณก๊าซ
• เอทิลีน : ควบคุมเอทิลีนที่ปล่อยออกจากผลไม้ ทำให้ชะลอการสุก และยืดอายุการเก็บรักษา
• คาร์บอนไดออกไซด์ : จากการหายใจของพืชผัก ซึ่งส่งผลต่อคุณภาพสินค้า
• แอมโมเนีย หรือสารทำความเย็นรั่ว : เพื่อความปลอดภัยของบุคลากร
2. ควบคุมความชื้น
• ลดการควบแน่น : ป้องกันน้ำแข็งเกาะบนคอยล์และพื้นผิวต่าง ๆ
• ลดโอกาสคอยล์ตัน : รักษาประสิทธิภาพระบบทำความเย็น
3. รักษาสมดุลแรงดัน (Pressure Balance)
• ป้องกันแรงดันลบ หรือบวก ที่มากเกินไป
• ช่วยให้ประตูเปิด-ปิดง่าย ลดการรั่วไหลของความเย็น
4. ลดกลิ่นสะสม และ VOCs
• ป้องกันกลิ่นจากสินค้าเน่าเสียหรือหมักหมม
• รักษาคุณภาพสินค้าให้สดใหม่
5. ลดการปนเปื้อนทางอากาศ
• ควบคุม PM, เชื้อรา, และจุลินทรีย์ไม่ให้สะสมในอากาศ
หลักการออกแบบระบบระบายอากาศห้องเย็น
• ขนาดและรูปแบบของห้อง
- ห้องขนาดใหญ่ : ต้องการระบบระบายอากาศที่มีกำลังมากกว่า เพื่อให้แน่ใจว่าการไหลเวียนของอากาศไปถึงทุกมุมและรักษาอุณหภูมิให้สม่ำเสมอ
- ปัจจัยเสริม : ความสูงของเพดาน การจัดวางชั้นวาง และตำแหน่งประตูล้วนส่งผลต่อการกระจายอากาศภายในห้องเย็น
- ห้องเย็นขนาดเล็ก : จำเป็นต้องมีการวางแผนการไหลเวียนอากาศและการจัดวางอุปกรณ์อย่างรอบคอบเพื่อหลีกเลี่ยงจุดอับ
• ประเภทและปริมาณสินค้าที่จัดเก็บ
- ความต้องการเฉพาะ : ผลไม้บางชนิดอาจต้องการความชื้นสูงเพื่อป้องกันการคายน้ำ ในขณะที่ผลิตภัณฑ์ยาต้องการความเสถียรของอุณหภูมิและระดับความชื้นที่ควบคุมได้อย่างเข้มงวด
- การปรับการออกแบบ : การออกแบบระบบระบายอากาศจึงต้องปรับให้เข้ากับลักษณะเฉพาะของผลิตภัณฑ์ เช่น อัตราการหายใจ ความไวต่อความชื้น ความทนทานต่ออุณหภูมิ และการปล่อยก๊าซ เช่น เอทิลีน
• ช่วงอุณหภูมิและความชื้นที่เหมาะสม
ระบบระบายอากาศต้องช่วยรักษาอุณหภูมิและความชื้นให้คงที่ ลดการควบแน่นและการเกิดเชื้อรา เพื่อป้องกันความเสียหายต่อสินค้าและลดภาระการทำงานของระบบทำความเย็น
• ภาระความร้อน (Heat Load)
การนำสินค้าอุ่นเข้าห้องเย็นจะเพิ่มโหลดความเย็นทันที ควรทำ Pre-cooling ก่อนจัดเก็บ เพื่อลดภาระทั้งระบบทำความเย็นและระบบระบายอากาศ ลดการทำงานหนักเกินจำเป็น
อัตราการแลกเปลี่ยนอากาศ (Air Change Rate)
อัตรา ACH บ่งชี้ว่าอากาศภายในห้องเย็นควรถูกแทนที่ทั้งหมดกี่ครั้งในหนึ่งชั่วโมง ตามมาตรฐาน สำหรับห้องเย็น อัตรา ACH มาตรฐาน ASHRAE 62.1 และ 62.2 เป็นมาตรฐานที่ได้รับการยอมรับสำหรับการออกแบบระบบระบายอากาศและคุณภาพอากาศภายในอาคารโดยทั่วไป ASHRAE Standard 62-1981 กำหนดการนำอากาศภายนอกเข้ามาขั้นต่ำที่ 5 CFM/คน.
คำนวณ Air Change Rate (ACH) หรือ Ventilation Rate
คำนวณ Air Change Rate (ACH) หรือ Ventilation Rate
สูตร : ACH = (ปริมาตรลมที่ระบายต่อชั่วโมง [m³/h]) ÷ (ปริมาตรห้อง [m³])
ตัวอย่าง :
ตัวอย่าง :
ห้องขนาด 5 x 10 x 3 เมตร = 150 m³
ต้องการ 8 ACH → ปริมาณลม = 8 × 150 = 1,200 m³/h
ทั้งนี้ ต้องพิจารณาจาก ประเภทสินค้า เช่น อาหารสด, เนื้อ, ผลไม้ จะใช้ ACH สูง (8-15), ความถี่ในการเปิดปิดประตู และ อุณหภูมิและความชื้นภายนอก ที่กระทบโหลดทำความเย็นด้วย
ทั้งนี้ ต้องพิจารณาจาก ประเภทสินค้า เช่น อาหารสด, เนื้อ, ผลไม้ จะใช้ ACH สูง (8-15), ความถี่ในการเปิดปิดประตู และ อุณหภูมิและความชื้นภายนอก ที่กระทบโหลดทำความเย็นด้วย

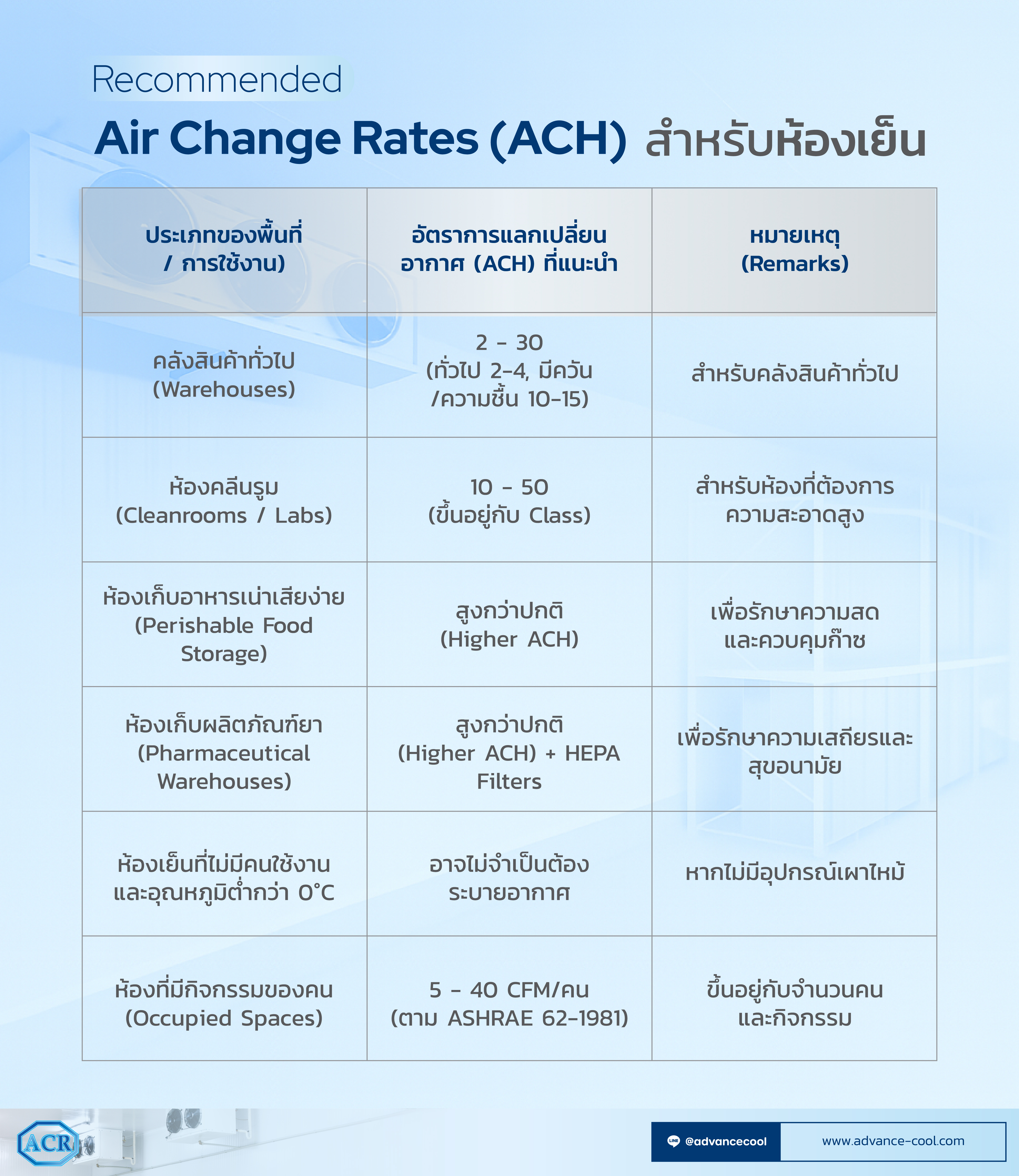

ตารางประกอบบทความเป็นแนวทางเชิงปริมาณสำหรับอัตราการแลกเปลี่ยนอากาศ (ACH) สำหรับพื้นที่จัดเก็บประเภทต่างๆ โดยเฉพาะอย่างยิ่งในบริบทของห้องเย็น ผู้ออกแบบห้องเย็นสามารถประเมินความต้องการการระบายอากาศเบื้องต้นตามประเภทการใช้งานและลักษณะของสินค้าที่จัดเก็บ
• ทิศทางการไหลเวียนของอากาศ (Airflow Design)
การวางแผนทิศทางและการกระจายอากาศภายในห้องเย็นอย่างมีกลยุทธ์เป็นสิ่งสำคัญอย่างยิ่ง เนื่องจากอากาศเย็นมักจะจมลงสู่ด้านล่าง จึงควรวางตำแหน่งช่องระบายอากาศและพัดลมเพื่อให้มีการไหลเวียนที่เหมาะสมและสม่ำเสมอทั่วทั้งพื้นที่
• การควบคุมแรงดันแและป้องกันการปนเปื้อน
สภาวะแรงดันในห้อง ควรคำนึงถึงสภาวะแรงดันในห้อง ซึ่งอาจเป็นบวกหรือลบ ขึ้นอยู่กับข้อกำหนดและลักษณะการใช้งานเฉพาะ เช่น
Positive Pressure สำหรับห้อง clean room หรือเก็บอาหาร
Negative Pressure สำหรับห้องเนื้อดิบ (ลดการแพร่เชื้อออกนอกห้อง)
มาตรฐานที่เกี่ยวข้องกับระบบระบายอากาศในห้องเย็น
• ASHRAE 34/15/62.1 : การออกแบบ ventilation, ควบคุมก๊าซอันตราย, มาตรฐานความปลอดภัย
• HACCP/Thai FDA/GMP/อย. : สุขลักษณะการจัดเก็บอาหาร
• ISO 14644 : Clean room Standard (สำหรับห้องยาหรือสินค้าควบคุมพิเศษ)
• EN 378 / ISO 5149 : ความปลอดภัยจากสารทำความเย็นรั่วไหล
• OSHA Standards : คุณภาพอากาศปราศจากสารมลพิษที่เป็นอันตรายเพื่อปกป้องสุขภาพของพนักงาน
• NFPA 30 : ระบุข้อกำหนดการระบายอากาศสำหรับของเหลวไวไฟและติดไฟได้ (ห้องเย็นเก็บสารเคมี)
มาตรฐานความปลอดภัยของก๊าซ
• CO₂
ค่าความปลอดภัยทั่วไป (ppm) < 5,000 ppm (TLV)
มาตรฐานอ้างอิง : OSHA, ASHRAE
• Ammonia (NH₃)
ค่าความปลอดภัยทั่วไป < 25 ppm (TLV)
มาตรฐานอ้างอิง : OSHA, EN 378
• Ethylene (C₂H₄)
ค่าความปลอดภัยทั่วไป ไม่เกิน 1-10 ppm เพื่อลดความสุกของผลไม้
มาตรฐานอ้างอิง : ISO/IEC
• Refrigerant (HFC/HFO)
ค่าความปลอดภัยทั่วไป < 300 - 1,000 ppm
มาตรฐานอ้างอิง : ISO 5149, EN 378
หมายเหตุ: TLV = Threshold Limit Value ควรมีการตรวจสอบ leakage และระบายอากาศทันทีเมื่อเกินค่ามาตรฐาน
เทคนิคการระบายอากาศที่ใช้จริง
1 ควบคุมปริมาณอากาศเข้า-ออก (Fresh Air / Exhaust Air)
• ใช้ Dampers หรือ Motorized Louvers ปรับปริมาณลมเข้าออกอัตโนมัติ
• ควรติดตั้ง Fresh Air Intake ห่างจากแหล่งความร้อนหรือกลิ่นเสีย
• ติด Exhaust Fan ที่มุมตรงข้ามกับ intake เพื่อให้ลมไหลเวียนครอบคลุมห้อง
2 ออกแบบการกระจายลม (Air Distribution)
• ใช้ Duct หรือ Plenum Box กระจายลมให้ทั่วถึง
• ลดโอกาสน้ำแข็งเกาะ Duct ด้วยฉนวนที่เหมาะสม
3 จัดการแรงดัน (Pressure Control)
• ใช้ Pressure Relief Damper หรือ Sensor ช่วยควบคุมแรงดัน
• ป้องกัน air leak หรือ air infiltration
4 ลดภาระความเย็นจากอากาศใหม่
• ติดตั้ง Pre-cooling Coil หรือ Heat Exchanger สำหรับลม fresh air
• ใช้ Energy Recovery Ventilator (ERV) กู้คืนความเย็นจากอากาศที่ระบายออก
5 ควบคุมอัตโนมัติ (Automation)
• Sensor ตรวจจับความชื้น, CO₂, Ethylene
• ปรับอัตราการระบายอากาศตามค่าจริง (Demand-Controlled Ventilation)
• ตั้งเวลาเปิด-ปิดล่วงหน้า หรือเปิดเฉพาะเวลามีคนทำงานในห้อง
การระบายอากาศไม่ใช่แค่ทางผ่านของลม แต่คือเส้นเลือดของห้องเย็นที่หล่อเลี้ยงคุณภาพสินค้าและความปลอดภัยอย่างยั่งยืน เปรียบเสมือนการหายใจอย่างถูกวิธี เพราะอากาศที่ดี คือสิ่งที่รักษาทั้งสินค้า คนทำงาน และอนาคตของธุรกิจคุณครับ
